dinsdag 1 juni 2010

Eindproduct


Het product is eenvoudig, snel en goedkoop zelf te maken.

In 1 namiddag kan je naar de winkel gaan voor het materiaal en het product zelf ook bouwen !

De kosten liggen tussen de 10 en 15 euro.

reisriem: Hema
PVC buizen: Brico
Grijs schuim: Brico
Geel schuim: Decathlon
Dubbelzijdige tape om de sandwichconstructie te maken: Brico
bouten en moeren om de kleine buizen aan de grote buis te hechten: Brico

Functionaliteit eindproduct

Hieronder ziet u het finale prototype terwijl het aan een zware test onderworpen werd...

Er zijn 2 zitmethoden:
- zoals op een paard (maximale stabiliteit)
- zoals op een stoel (handvat kan fungeren als rugleuning)

Op de laatste foto ziet u duidelijk dat de parasiet zonder enig probleem gemonteerd kan blijven op de trolley.

Finaal prototype 4.1

Op onderstaande foto's ziet u het finale prototype.

Het zitobject wordt als een parasiet gemonteerd op een bestaande trolley.
Dit gebeurd in 1 klik door hem met een reisriem vast te klikken.
Deze reisriem dient er tevens voor dat er een nieuw handvat ter beschikking komt (aangezien het standaard hanvat onder het zitobject verscholen zit...)

Wanneer het product op de trolley gemonteerd is, blijft de functionaliteit van de trolley behouden... Het handvat kan nog steeds uitgeschoven worden en de trolley kan nog steeds geopend worden.

Het zitobject zelf is hol, bijgevolg kan je er een boekje/trui/... in opbergen.

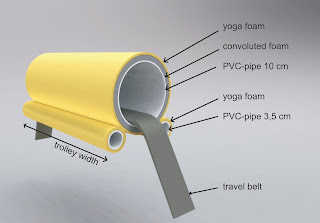

Aangenaam zitcontact

Om zacht en aangenaam te zitten, wordt het PVC zitobject bekleed met 2 soorten foam. Deze hebben beide een verschillende densiteit.

Enerzijds zorgt dit ervoor dat het mooi ingedrukt kan worden.
Anderzijds levert het voldoende ondersteuning om zacht te kunnen zitten.

Qua kleuren van de sandwichconstructie kan er naar believen gespeeld worden.

Stabiliteit

De zitobject wordt bovenaan de trolley gemonteerd. Nu is het zo dat bovenaan de meeste trolleys een handvat gemonteerd zit. Dit obstakel moet overwonnen worden. Dit gebeurd door 2 extra kleinere "tubes" toe te voegen aan het zitobject.

voordelen:
- geen probleem meer met het trolleyhandvat
- extra stabiliteit: 2 contactlijnen ipv 1 contactlijn.


De kleine buizen worden aan de grote buis vastgehouden door klemmetjes uit ijzer.
De schuim drukt de buizen uit elkaar, maar de klemmetjes verhinderen dit !
=> Stevige constructie

Opbergbaar...

Hier wordt de opbergbaarheid van het zitobject gevisualiseerd;

De zitting kan zonder problemen in de trolley opgeborgen worden.
Binnenin de trolley is er nog voldoende plaats over voor laptop/mappen/...

Bemerk: het zitobject kan ook permanent gemonteerd blijven op de trolley!
Het handvat kan namelijk nog steeds uitgeschoven worden wanneer de zitobject gemonteerd is.
